परिचय:

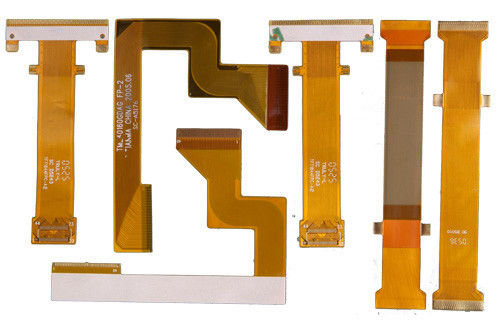

फ्लेक्स पीसीबी, यह भी लचीला मुद्रित सर्किट या लचीला इलेक्ट्रॉनिक्स के रूप में जाना जाता है, डिजाइनरों और इंजीनियरों के लिए अधिक से अधिक विकल्प प्रदान करते हैं जब इलेक्ट्रॉनिक सर्किट कोडांतरण।
वे लचीला, उच्च प्रदर्शन प्लास्टिक सामग्री, आमतौर पर polyimide, जो बोर्ड मोड़ या प्रयोग के दौरान "फ्लेक्स" के लिए सक्षम बनाता से निर्माण कर रहे हैं। यह लचीलापन उन्हें आवेदनों की एक विस्तृत श्रृंखला में प्रयोग के लिए खुल जाता है।
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| आधार सामग्री: | पीआई | कॉपर मोटाई: | 0.5 औज़ |
|---|---|---|---|
| बोर्ड मोटाई: | 0.1 मिमी | मि. होल आकार: | 0.5mil |
| मि. रेखा चौड़ाई: | 0.4mil | मि. पंक्ति रिक्ति: | 0.4mil |
| सतह परिष्करण: | ENIG | प्रमाणपत्र: | उल, ROHS |
| Coverlay: | पीला | आवेदन: | इलेक्ट्रॉनिक्स उपकरण |
| परत: | 2 | stiffener: | 0.4mm |
| प्रमुखता देना: | लचीला मुद्रित सर्किट बोर्ड,लचीला मुद्रित सर्किट |
||
हमारे फायदे:
एक बंद सेवा:
श्रृंखला का उपयोग कर उत्पाद:
हमारे उत्पादों को व्यापक रूप से संचार उपकरण, ऑटोमोबाइल इलेक्ट्रॉनिक्स, कंप्यूटर, चिकित्सा उपकरणों और नेटवर्क उपकरणों और उपभोक्ता इलेक्ट्रॉनिक्स वर्ग क्षेत्रों में उपयोग किया जाता है।
पांचवें वेतन आयोग बोर्ड क्षमता:
| पांचवें वेतन आयोग उत्पादन क्षमता | कठोर और फ्लेक्स बोर्ड |
| परतें नहीं। | 1 - 6 परतें |
| समाप्त बोर्ड का आकार | Min.:4x4mm Max.:250x1200mm |
| बोर्ड मोटाई: | एकल परत, डबल परत के लिए 0.12-0.22mm के लिए 0.08-0.12mm |
| उपलब्ध सामग्री लेमिनेट्स | PI.PET, FR4 पीआई |
| समाप्त बोर्ड मोटाई सहने। | ± 0.03mm |
| छेद व्यास समाप्त (मि।) | 0.2 मिमी |
| छेद व्यास समाप्त (मैक्स) | 0.6 मिमी |
| NPTH छेद व्यास सहिष्णुता | ± 0.025mm |
| PTH छेद व्यास सहिष्णुता | ± 0.050mm |
| कॉपर पन्नी मोटाई | 18um, 35um, 70um |
| सर्किट चौड़ाई / रिक्ति (मि।) | ≥0.065mm (1 / 2oz) ≥0.05mm (1 / 3oz) |
| सतह समाप्त प्रकार | OSP.Gold चढ़ाना, विसर्जन सोना, टिन चढ़ाना (मुक्त सीसा) आदि |
| गोल्ड फ़्लैश नी / Au मोटाई | नी: 2.54-9um Au: 0.025-0.5um |
| विसर्जन टिन मोटाई | 0.7-1.2um |
| टिन चढ़ाना मोटाई | 3-15um |
| ड्रिल छेद स्थिति सहिष्णुता | ± 0.05 मिमी |
| पंचिंग आयाम सहिष्णुता | ± 0.05 मिमी |
| प्रमाणपत्र | ROHS, उल, ISO9001 आदि |
हमारे Facrory व प्रमाण पत्र:
